Reaktif deposu

Tanıtım

UYARI
Reaktif, gözlerle veya deriyle temas etmemelidir. Gözlere ve cildinize herhangi bir biçimde temas ederse bol suyla yıkayınız. Gerekirse bir doktora başvurunuz.
UYARI
Sistemin herhangi bir parçası üzerinde hiçbir müdahaleye izin verilmez. Sistemin hasar görmemesi için sisteme sadece ağımızdaki yetkili çalışanlar müdahale edebilir.
UYARI
"Kilitlemeye XXX KM AdBlue doldurunuz" uyarı mesajı belirirse reaktif deposunu doldurunuz ve doldurma talimatlarına bakınız.
Aracın hareketsiz kalma riski.
UYARI
Yakıt doldurma tapası özeldir.
Değiştirmeniz gerektiğinde yenisinin, orijinal tapanın aynısı olmasına dikkat ediniz. Marka Yetkili Servisi’nize danışınız. Doldurma bölgesini yüksek basınçlı temizleyici ile yıkamayınız.
Bulunduğunuz ülkenin yasalarına uyunuz.
Yürürlükteki yönetmeliklere uyulmamasının, araç sahibi hakkında tahkikat başlatılmasına neden olabileceği önemle dikkate alınmalıdır.

Çalışma prensibi

Reaktif, SCR (seçmeli katalitik küçültme) sistemi takılı Dizel motorlar içindir. Reaktifin kullanılması, egzoz gazlarındaki azot oksitlerin miktarını azaltır.
Gerçek tüketim aracın kullanım şartlarına, ekipmanlara ve sürüş stiline bağlıdır.

Reaktif kalitesi

Yalnızca ISO 22241 standardına ve yakıt deposu kapağındaki işarete uygun reaktifleri kullanınız.

Doldurma

Deponun kullanılabilir kapasitesi: yaklaşık 22 litre ve 25 litre arasında (araca göre).

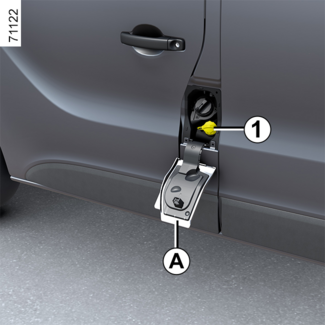

Kontak kapalıyken, kapağı A açmak için ön sol kapıyı açınız. Kapağı 1 gevşetiniz.
Not: depo sıcaklığı yüksek olduğunda, amonyum hidroksit buharı kapak açıklığından dışarı sızabilir.
Konsey
Reaktif doldurmak için, motorun durdurulması gerekir (Stop and Start işlevi bulunan araçlarda yalnızca bekleme modunda olmamalıdır). Kontağı MOTORUN ÇALIŞTIRILMASI, DURDURULMASI, STOP AND START FONKSIYONU kapatmanız gerekir.

Kullanım tedbirleri

Depo, pompada doldurulabilir. Diğer durumlarda, reaktif şişesinin (kutu veya şişe) üzerinde belirtilen bilgilerin okunması zorunludur.
Dolum sırasında giysilere, ayakkabılara, karoserlere vb. zarar verebileceğinden reaktifi dikkatli kullanınız.
Reaktif taşarsa veya boyayı kirletirse, etkilenen alanı derhal bir miktar soğuk su ve yumuşak bir bezle siliniz.
Not: Reaktif sıvısı kristalleşirse yumuşak bir sünger kullanınız.
Aşırı soğuk hava şartlarında
Buzlanma şartlarında, gösterge tablosunda ikaz ışığı ve "AdBlue doldurun 1200 km'den önce" mesajı görüntülenir görüntülenmez reaktif deposu doldurulmalıdır.

Özel durumlar

Reaktif sıvısı yaklaşık -10 °C'nin altında donar.
Reaktifin tamamlanması veya doldurulması gerekiyorsa ( açık):
  • Aracı daha sıcak bir alana park ediniz (yaklaşık -10 °C üzerindeki sıcaklık);
  • Sıvı donuk haldeyken doldurmaya çalışmayınız;
  • Reaktifin sıvı haline dönmesini bekleyiniz (yaklaşık sekiz saat);
  • Reaktifi tamamlayınız veya doldurunuz.
Not: Bu prosedür uygulanamıyorsa reaktif sıvısının yetkili bir uzman tarafından tamamlanmasını veya doldurulmasını sağlayınız.
Araç yaklaşık -20 °C altında sıcaklıklarda sürülürken, gösterge tablosunda "Enjeksiyonu kontrol ediniz" mesajıyla birlikte ve ikaz ışıkları yanar. Bu mutlaka bir arıza olduğu anlamına gelmez, sıvının donmasıyla ilgilidir. Bu koşullar altında, yukarıda belirtilen talimatları uygulayınız. Reaktif sıvı haline döndükten sonra sıvıyı doldurmayınız ve aracı yeniden çalıştırınız.
İkaz ışıkları ve mesaj görünmeye devam ediyorsa bunun başka bir nedeni vardır. Vakit geçirmeden Marka Yetkili Servisi’ne başvurunuz.
Konsey
Reaktif deposunu doldurduktan sonra kapak ve muhafazanın kapatıldığından emin olunuz, motoru çalıştırınız ve tekrar yola çıkmadan önce araç dururken ve motor çalışırken 10 saniye BEKLEYİNİZ.
Bu işlem yapılmazsa deponun dolumu, birkaç dakikalık sürüş sonrasına kadar otomatik olarak hesaba katılmaz.
"AdBlue doldurunuz" mesajı ve/veya ikaz ışıkları, dolum sistem tarafından kaydedilene kadar görünmeye devam eder.

Bakım/Aralık

gösterge tablosunda görüntülenen bilgiye, bir bip sesiyle eşlik edebilir.
İkaz ışıklarıMesajlarNe yapmalı?
-
« AdBlue öngörünüz 2400 km'den önce »
Kontak açıldığında ve mesaj görüntülendiğinde, 2400 km'nin altında bir mesafe kat edilebilir.
Reaktif deposunu doldurunuz veya bir Yetkili Serviste doldurtunuz.
belirir.
« AdBlue doldurun 1200 km'den önce »
Kontak açıldığında ve mesaj görüntülendiğinde, 1.200 ‑ 800 km aralığında bir mesafe kat edilebilir.
Reaktif deposunu doldurunuz veya bir Yetkili Serviste doldurtunuz.
belirir.
"Kilitlemeye XXX KM AdBlue doldurunuz"
Kontak açıldığında mesaj görüntülenir ve tekrarlanır:
- yaklaşık her 100 km'de, 200 ve 800 km aralığında bir mesafe katedilebilir;
- yaklaşık her 50'de, 200 km'den az bir mesafe kat edilebilir.
Her durumda, reaktif deposunu en kısa sürede doldurun veya bir Yetkili Servis tarafından doldurtun.
araca göre yanıp söner veya yanar.
"Kilitlemeye 0 KM AdBlue doldurunuz"
Motor çalışmıyor.
Yeniden başlatmak için, reaktif deposunu doldurmanız gerekir.

Sistem arızaları

Gösterge lambaları yandığında, yanında sesli bir ikaz duyulabilir.
İkaz ışıklarıMesajlarNe yapmalı?
ve yanar.
« Egzoz emisyon kontrol ettirin »
« AdBlue kalitesi kontrol ettirin »
« AdBlueEnjeksiyon kontrol ettirin »
Sistemdeki bir arızayı belirtir. Vakit geçirmeden Marka Yetkili Servisi’ne başvurun.
ve yanar.
"emisyon kontrolü kilitlemesine XXX KM"
Bir sistem arızasını gösterir ve aracın yeniden çalıştırılamayacak duruma gelmesine 1.000 km'den daha az veya araca göre, 800 km'den daha az mesafe kaldığını belirtir.
Bu ikazlar tekrarlanır:
  • aracı yeniden çalıştırmak artık mümkün olmayana kadar yaklaşık 1000 km ile 200 km arasında veya araca göre, 800 km ile 200 km arasında mesafe kaldığında, her 100 km'de;
  • Aracın yeniden başlatılmasının imkansız hale gelmesine 200 km'den az mesafe kaldığında her 50 km'de.
Vakit geçirmeden Marka Yetkili Servisi’ne başvurun.
ve yanar.
"emisyon kontrolü kilitlemesine 0 KM"
Kontak kapatıldıktan sonra aracın tekrar çalışmayacağını belirtir. Yetkili Servis'e danışınız.
