Geri görüş kamerası

  • 1
  • 2
  • 3
  • 4
  • 5

Geri görüş kamerası

Çalışma

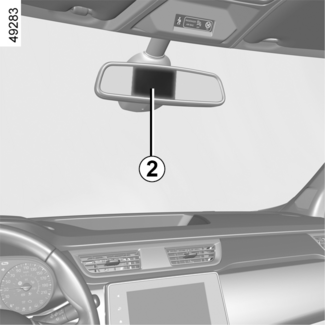

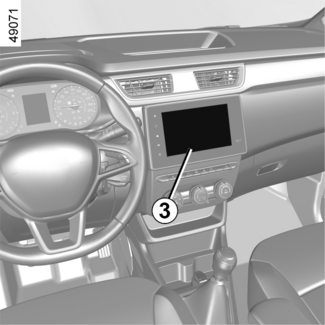

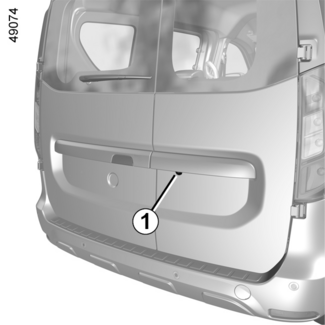

Geri vitese geçerken, arka sürgülü kapı üzerindeki kamera 1, dikiz aynasında 2 veya araca göre multimedya ekranında 3 bir veya iki (hareketli ve sabit) kılavuz çizgisiyle 4 ve 5 birlikte aracın arkasındaki alanın bir görüntüsünü verir.
UYARI
Bu fonksiyon ek bir yardımdır. Dolayısıyla bu fonksiyon hiçbir durumda sürücünün gösterdiği özeni ve sorumluluğu üstlenemez.
Sürücü, sürüş esnasında meydana gelebilecek ani olaylara karşı her zaman hazır olmalıdır: manevra sırasında kör noktada küçük, kısıtlı hareketli engeller (bir çocuk, bir hayvan, çocuk arabası, bisiklet, taş, direk vb.) bulunmadığından her zaman emin olun.
Not: Araca göre, bazı parametreleri multimedya ekrandan 3 ayarlayabilirsiniz. Ekipman kılavuzuna bakınız.

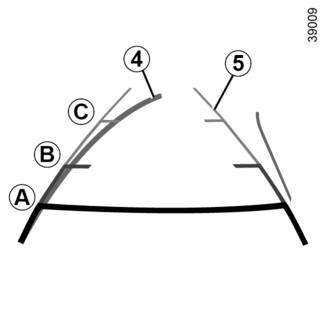

Hareketli kılavuz çizgisi 4 (araca bağlı olarak)
Bu, multimedya ekranında 3 mavi olarak gösterilir. Direksiyon simidi konumuna göre aracın yörüngesini gösterir.
Sabit kılavuz çizgileri 5
Sabit gabari, aracın arkasındaki mesafeyi belirten renkli işaretlerden oluşur: A, B, ve C
  • A (kırmızı) araca yaklaşık 30 santimetre mesafede;
  • B (sarı) araca yaklaşık 70 santimetre mesafede;
  • C (yeşil) araca yaklaşık 150 santimetre mesafede.
Bu gabari sabittir ve tekerlekler araç ile birlikte düzse aracın yörüngesini gösterir.
Bu sistem öncelikle gabarilerle kullanılır (yörünge için hareketli ve mesafe için sabit). Kırmızı bölgeye erişildiğinde en iyi şekilde park etmek için tampon görüntüsünden yararlanınız.
Özel nitelik
Geri vites kamerasının temiz olmasına dikkat ediniz (kirlilik, çamur, kar, yoğuşma vb.).

Çalışma arızaları

Geri vitese geçildiğinde sistem bir çalışma arızası algılarsa multimedya ekranında 3 geçici olarak siyah bir ekran görüntülenir.
Bu durum, kamera veya ekranı etkileyen bir arızadan kaynaklanabilir (netlik, sabit görüntü, gecikmeli iletişim vb.).
Siyah ekranın geçici olarak görüntülenmesi sürerse lütfen yetkili bir bayiye danışınız.
Konsey
Ekran ters bir resim gösterir.
Gabariler düz bir zemine projekte edilen bir gösterimdir. Bu bilgiler, dikey bir nesneyle veya zemindeki bir nesneyle üst üste geldiğinde dikkate alınmamalıdır.
Gösterge tablosu ekranında beliren nesneler deforme olabilir.
Fazla aydınlatma durumunda (kar, araç güneş altında vb.), kamera vizyonu hasar görebilir.
Arka kapılar açıkken veya tam kapalı değilken "bagaj bölmesi açık" mesajı belirir ve araca göre kamera ekranı kapanır.

Tahmini mesafe ile gerçek mesafe arasındaki fark

Dik bir rampada geri vitesle yokuş yukarı gitme
Sabit kılavuz çizgileri 5, mesafeyi gerçekte olduklarından daha yakında gösterir.
Ekranda görüntülenen nesneler gerçekte rampa üzerinde daha uzaktadır.
Örneğin, ekranda D noktasında bir nesne gösteriliyorsa, nesnenin gerçek uzaklığı E noktası üzerindedir.

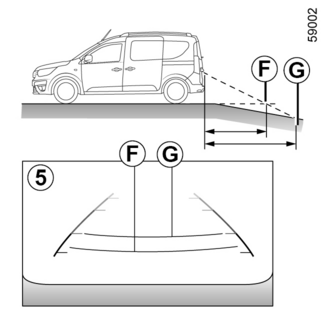

Dik bir rampada geri vitesle yokuş aşağı gitme
Sabit kılavuz çizgileri 5 mesafeleri gerçekte olduklarından daha uzakta gösterir.
Dolayısıyla, ekranda görüntülenen nesneler gerçekte rampa üzerinde daha yakındadır.
Örneğin, ekranda G noktasında bir nesne gösteriliyorsa, nesnenin gerçek uzaklığı F noktası üzerindedir.

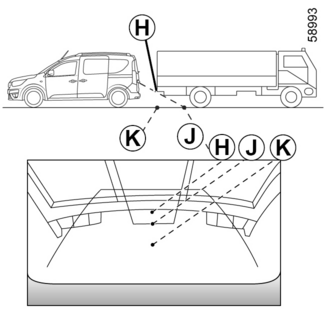

Çıkıntılı bir nesne üzerinden geri vitesle geçme
Ekranda H konumu, J konumundan daha uzakta gibi görünür. Ancak, H konumu, K konumu ile aynı mesafededir.
Sabit ve mobil bilgiler ile belirtilen yörünge, nesne yüksekliğini hesaba katmaz. Yani, aracın K konumuna doğru geri viteste ilerlerken nesneye çarpma riski vardır.
